Klinke an Hohlstecker

Diskutiere Klinke an Hohlstecker im Elektronik allgemein Forum im Bereich WEITERE ELEKTROTECHNISCHE BEREICHE; Moin Ich würde gerne ein Kabel selber Basteln für meinen Solar Lader . Der Ausgang bzw die seite die ich in das gerät stecke muss soaussehen bzw...

  1. #1 Gordon_tzunami, 16.06.2010
    Gordon_tzunami

    Gordon_tzunami Schlitzeklopfer

    Dabei seit:
    16.06.2010
    Beiträge:
    7
    Zustimmungen:
    0
    Moin

    Ich würde gerne ein Kabel selber Basteln für meinen Solar Lader .

    Der Ausgang bzw die seite die ich in das gerät stecke muss soaussehen bzw sieht so aus da ich auch verschiedene adapter kabel habe weiß ich das .

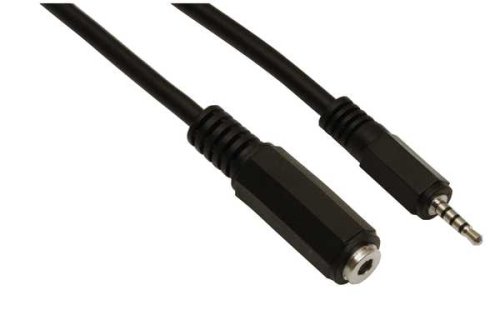

    http://ecx.images-amazon.com/images/I/310x23lnERL.jpg

    ein 2,5 mm klinken stecker


    auf der anderen seite sollte ein Hohlstecker mit den massen 5,5x2,5mm sein

    ich habe schon nach einem usb kabel mit dieser endung gesucht was auch gehen würde bzw ein kabel ws ich fertig so kaufen kann ist aber leider nichts bei raus gekommen

    die teile sind bei conrad ja nicht wirklich teuer

    jetzt ist nur die frage wie die belegung ist bzw wiviele kabel ich überhaupt anschließen muss bzw wo :)

    wär schön wenn mir jemand helfen kann

  2. Anzeige

    Schau dir mal diesen Ratgeber an. Kann bei vielem weiterhelfen.
    Registrieren bzw. einloggen, um diese und auch andere Anzeigen zu deaktivieren
  3. #2 NachtHacker, 16.06.2010
    NachtHacker

    NachtHacker Spannungsgeprüft

    Dabei seit:
    10.11.2009
    Beiträge:
    1.242
    Zustimmungen:
    6
    AW: Klinke an Hohlstecker

    Anhand deine Beschreibung ist mir nicht klar, von wo nach wo das Kabel gehen soll. Was steht in der Betriebsanleitung deines Solarladers?

  4. #3 Gordon_tzunami, 16.06.2010
    Gordon_tzunami

    Gordon_tzunami Schlitzeklopfer

    Dabei seit:
    16.06.2010
    Beiträge:
    7
    Zustimmungen:
    0
    AW: Klinke an Hohlstecker

    Also

    das Gerät ist ein Solio Solar Classic und das ding gibt über verschiedene adapter bzw Ein Kabel Strom Raus bis zu 6 V 800 ma und ich möchte mir gerne ein Kabel Zusammen bauen was in den ganz gewöhnlichen anschluss diese Gerätes ( Klinke 2,5 ) auf einen Hohlstecker geht so das das Gerät ganz normal strom ausgibt aber eben mittels eines Hohlsteckers damit ich das gerät benutzen kann um meine Aktievboxen zu speisen!

    Die Volt Zahl stimmt und passt alles die frage ist nur wie ich so ein Kabel zusammen schraube weil ich die belegung des bzw der Stecker nicht weiß!

  5. #4 NachtHacker, 16.06.2010
    NachtHacker

    NachtHacker Spannungsgeprüft

    Dabei seit:
    10.11.2009
    Beiträge:
    1.242
    Zustimmungen:
    6
    AW: Klinke an Hohlstecker

    Also der Hohlstecker soll in den Solarlader, die Klinke in die Aktivbox.
    Am einfachsten ist es das heraus zu messen, in dem du den Hohlstecker alleine draufsteckt und misst, wo + und wo - ist.
    Bei deiner Akivbox ist bestimmt ein Netzgerät dabei, das den Klinken-Stecker hat. Dort misst du, wo + und - raus kommt.
    Allerdings habe ich Bedenken, da es sich um einen 4-poligen Klinkenstecker handelt könnte die Versorgung symmetrisch sein. Hier auf jeden Fall genau nachmessen.

  6. #5 Gordon_tzunami, 16.06.2010
    Gordon_tzunami

    Gordon_tzunami Schlitzeklopfer

    Dabei seit:
    16.06.2010
    Beiträge:
    7
    Zustimmungen:
    0
    AW: Klinke an Hohlstecker

    ne genau anders herum :)

    der Hohlstecker kommt in die Lautspecher und da ist außen minus und innen plus das weiß ich schon .

    Der Klinkenstecker kommt in den Solar Lader.

    und der ist genau so einer wie auf dem Bild zu sehen.

  7. #6 NachtHacker, 16.06.2010
    NachtHacker

    NachtHacker Spannungsgeprüft

    Dabei seit:
    10.11.2009
    Beiträge:
    1.242
    Zustimmungen:
    6
    AW: Klinke an Hohlstecker

    Ja dann steck einen 4 pol. Stecker ohne Kabel in den Solar Lader und miss wo + und - herauskommt und dann kannst du das Kabel dementsprechend löten.
    Die Stecker und Kabel kann man alles einzeln bestellen...

  8. #7 Gordon_tzunami, 16.06.2010
    Gordon_tzunami

    Gordon_tzunami Schlitzeklopfer

    Dabei seit:
    16.06.2010
    Beiträge:
    7
    Zustimmungen:
    0
    AW: Klinke an Hohlstecker

    o.k. das ist mal ne echt gute idee :) hätte ich auch ma selber drauf kommen können!

    wenn ich dann nen vier poligen klinken stecker habe kommen da auch nur 2 kabel raus bzw 3 mit erdung oder liege ich da flasch?

  9. #8 NachtHacker, 16.06.2010
    NachtHacker

    NachtHacker Spannungsgeprüft

    Dabei seit:
    10.11.2009
    Beiträge:
    1.242
    Zustimmungen:
    6
    AW: Klinke an Hohlstecker

    Das weis ich nicht! Es kann sein dass jeweils 2 Kontakte kurzgeschlossen werden, oder auch 3 Kontakte unbenutzt sind. Musst du halt rausmessen!

  10. #9 Gordon_tzunami, 16.06.2010
    Gordon_tzunami

    Gordon_tzunami Schlitzeklopfer

    Dabei seit:
    16.06.2010
    Beiträge:
    7
    Zustimmungen:
    0
    AW: Klinke an Hohlstecker

    also ich bin nur nen bischen versiert in diesem thema daher brauch ich nochen paar informationen!

    o.k. ich hab jetzt da dieses solar gerät was auch super läuft und das schon lange und da ist eben die stromversorgung über diesen klinke stecker der vierpolig ist ...

    ich kaufe mir bei conrad nen 4 poligen stecker der hat dann ja auch 4 anschluss stellen .. und dann messe ich durch was was ist und daraus kann ich mir dann nen bild machen wo + und - sind .. mich verwirrt nur nen bischen wozu das ding 4 pole brauch .. mhhh

  11. #10 NachtHacker, 16.06.2010
    NachtHacker

    NachtHacker Spannungsgeprüft

    Dabei seit:
    10.11.2009
    Beiträge:
    1.242
    Zustimmungen:
    6
    AW: Klinke an Hohlstecker

    ...genau so geht das!

    Wie gesagt, es könnte sein dass beim 4 poligen Stecker 2 Kontakte kurzgeschlossen sind.

Thema:

Klinke an Hohlstecker
