Wie Siemens RCBO 5SU1346-6FP16 anschließen?

Diskutiere Wie Siemens RCBO 5SU1346-6FP16 anschließen? im Grundlagen der Elektroinstallation Forum im Bereich ELEKTROINSTALLATION; Ich möchte den RCBO als Absicherung für mein Kochfeld nutzen. Allerdings sehe ich keinen der Eingänge mit N markiert und frage mich daher wie ich...

  1. #1 SteffenDE, 04.04.2024
    SteffenDE

    SteffenDE Strippenzieher

    Dabei seit:
    11.10.2021
    Beiträge:
    38
    Zustimmungen:
    4

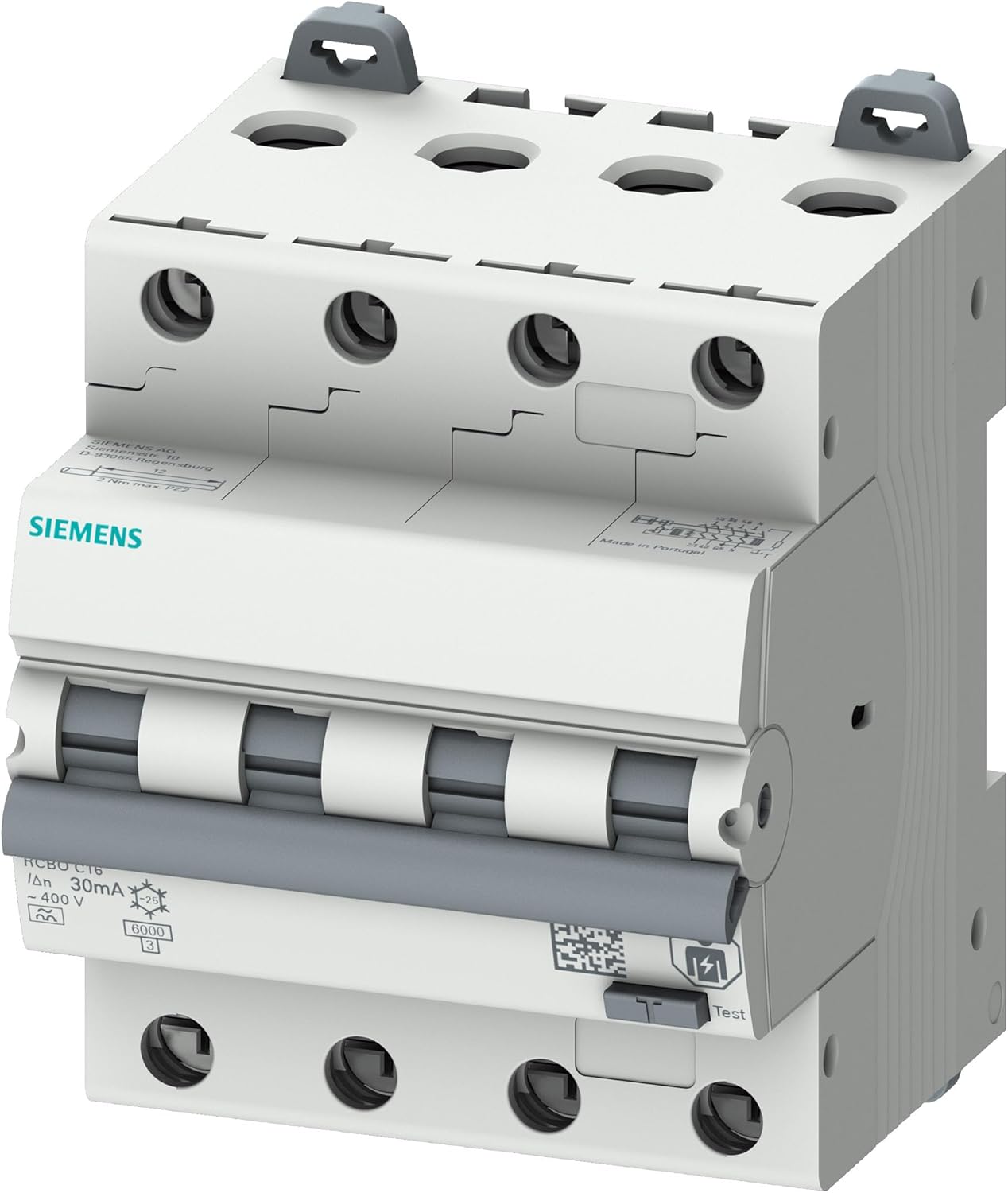

    Ich möchte den RCBO als Absicherung für mein Kochfeld nutzen. Allerdings sehe ich keinen der Eingänge mit N markiert und frage mich daher wie ich diesen korrekt anschließe?

    Die 4 Anschlüsse oben sind mit 1/2 3/4 5/6 7/8 und unten mit 2/1 4/3 6/5 8/7 markiert. Wo kommen nun die drei Phasen und der N an diesem FI/LS hin (laut Datenblatt ist Netzanschluss oben und unten möglich, mehr finde ich aber nicht)?

    Danke.
